网架配件研发基地

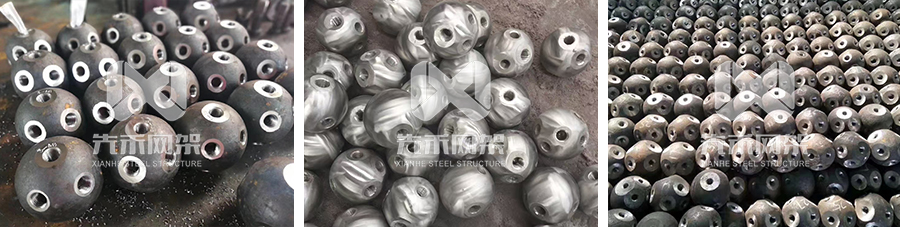

螺栓球

螺栓球多数都是用于网架结构,主要结构特点就是:一个球上开多个有内丝的孔,用来连接多个杆件于一点。

螺栓球主要应用于网架钢结构中,杆件与杆件的衔接。




锥头

锥头是螺栓球钢网架结构中用到的配件,焊接在钢管的端部,高强螺栓的螺杆穿过其底部圆孔拧入螺栓球,螺帽在锥头内部,与“封板”作用相同,钢管直径较小时采用“封板”,钢管直径较大时为了避免相较于同一个螺栓球上的钢管之间相碰,采用“锥头”。“锥头”或者“封板”与钢管组成螺栓球网架结构的“杆件”。有时候将“封板”和“锥头”统称“封头”。

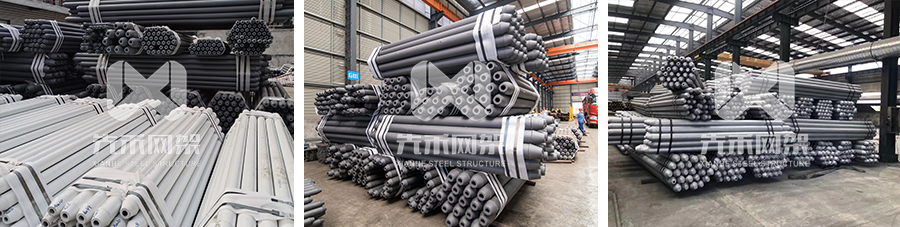

杆件

杆件的形状和尺寸可由杆的横截面和轴线两个主要几何元素来描述。横截面是指与杆长方向垂直的截面,而轴线是各横截面中心的连线。横截面与杆轴线是互相垂直的。

轴线为直线、横截面相同的杆称为等截面直杆。建筑力学、材料力学主要研究等截面直杆。横截面的大小沿轴线变化的杆件则称为变截面杆。

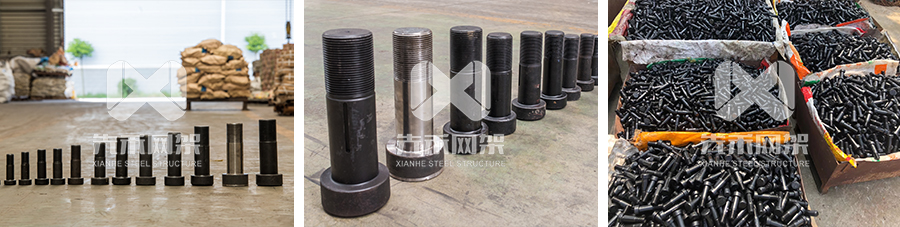

高强螺栓

“网架高强螺栓”是“钢结构用螺栓”的一种类型,它仅用在螺栓球网架及网壳结构中,因此有别于我们常说的高强螺栓。网架高强螺栓的性能等级与螺栓直径有关,小直径是10.9级,大直径是9.8级,而且其材质也与直径有关;因为网架高强螺栓与套筒是配套出现的,所以节点设计时受压杆件是根据验算套筒承压来决定螺栓规格的。

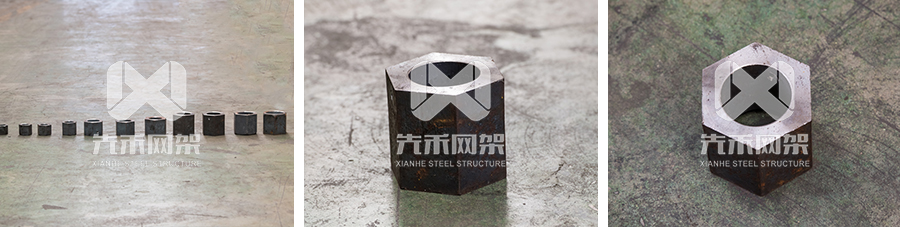

套筒

俗称无纹螺母,上面有个小孔,套到高强螺栓上,小孔对准高强螺栓上键槽,把顶丝拧进去,这样用扳手拧无纹螺母(套筒)的同时杆件里面的高强螺栓也就随之旋转了。




封板

网架的基本组成是杆件和球节点,他们的连接主要通过螺栓,将螺栓与杆件连接时,就需要封板和锥头,封板是焊接在杆件端头的构件,尺寸各异。  他在结构受力时,根据设计结果,作用是结构受拉或受压力。




支座/支托

网架底部支座会根据网架结构不同而形式不一。支托则根据网架结构形式及屋面结构进行实际放样制作;




徐州先禾网架配件制造基地,目前是徐州乃至全国都比较全面的网架构件及配件的制造批发基地,拥有全国网架市场70%份额,是全国优质网架配件供应基地;
